兼具靈活生產和操作舒適性
生產準備時間是否犧牲了您的生產力？利用我們的 TruFiber S，生產準備可以和生產流程同步進行。
該多模光纖雷射機用途廣泛——適用於機械與設備製造、鈑金加工乃至汽車行業。該機功率高達 12 kW，最多可配備兩個可插拔式雷射輸出端，所以可靈活整合到生產線之中，而且在需要更換生產任務的情況下，還可快速切換到新製程。與此同時，我們還可為您提供一站式解決方案：TRUMPF 的雷射器、控制系統、光束傳導裝置、雷射加工頭、冷卻系統以及感應系統可完美協作。
最多可配備兩個可插拔式雷射輸出端，因此在一個工站正在作業的同時，可在另一個工站進行準備工作。避免閒置時間。可按先後順序以全功率執行多項作業，也可為每項作業分配功率後同時執行。
在全功率雷射焊接的過程中，BrightLine Weld 的光束成形功能可有效減少飛濺物形成，從而實現更高的加工速度與生產力——同時確保無可指摘的焊縫品質。
雷射光纜最長可達 50 米，便於靈活整合到機台之中。支援自助更換的可插拔式雷射輸出端和可選配的雷射吸收器，簡化了保養工作和遠端診斷。
主動式功率調節功能可將雷射功率的波動精准保持在 ±1% 之內，確保機台在整個生命週期內保持穩定且精准的加工效果。採用堅固耐用且防塵的設計，保障 7×24 小時穩定運行。
匯流排焊接
您所面臨的挑戰：電池極柱與匯流排的焊接製程必須確保優良的導電性、良好的機械穩定性以及極少的飛濺物。此外在焊接過程中，還必須識別出高度差，並予以妥善補償。
我們對雷射器的建議：TruFiber S 配合 BrightLine Weld 實現了高精度且重複一致的焊接效果，同時熱量輸入甚微。光束品質佳，有益於縮短迴圈時間，非常適合高效且穩定的量產。
焊接殼蓋
您所面臨的挑戰：對棱柱形電池進行氣密性焊接時，必須確保連接牢固且焊接深度均勻。同時還要避免金屬飛濺，並限制熱量輸入，以保護電池內部零件。
我們對雷射器的建議：TruFiber S 多模光纖雷射機可提供極佳的光束品質，助您應對各種材料厚度與部件尺寸。利用 BrightLine Weld 可實現無飛濺焊接。此外，主動功率調節功能可確保持續穩定且重複一致的焊接效果，進而實現可靠且製程穩定的密封效果。

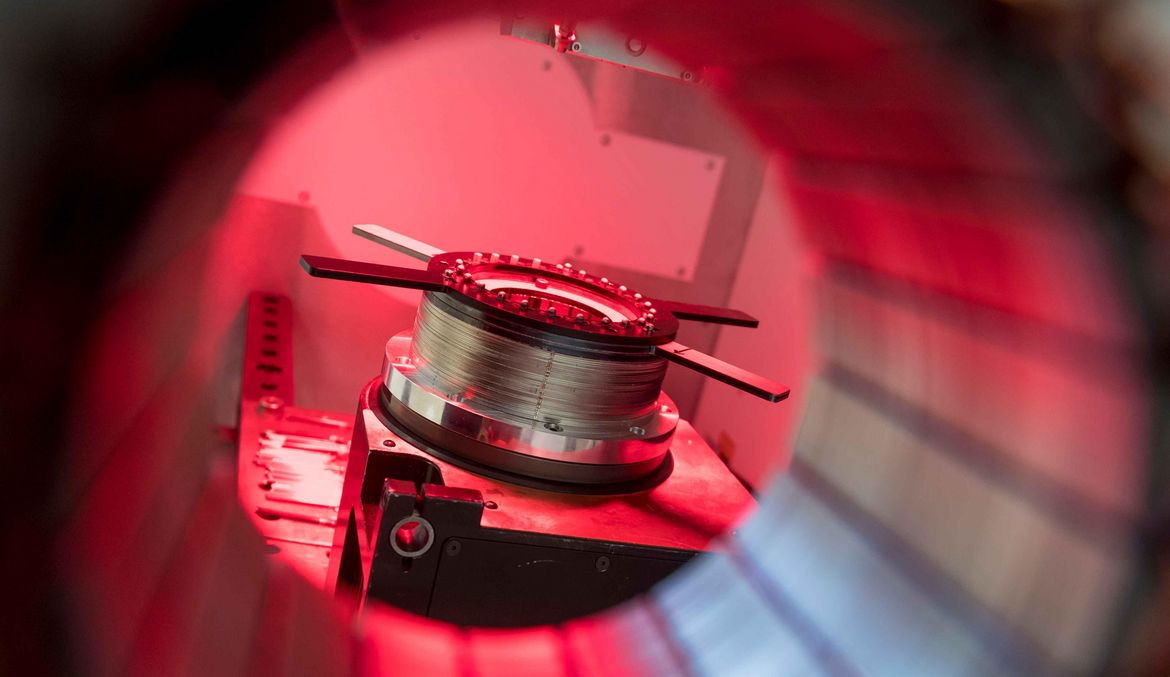

馬達的雷射焊接
您所面臨的挑戰：驅動馬達內的髮卡（Hairpin）接觸點需要幾乎無氣孔的焊縫，以確保優良的導電性與耐久性。此外，快速的週期和完整的品質記錄也非常關鍵。
我們對雷射器的建議：TruFiber S 配合 BrightLine Weld 可實現無飛濺焊接並可最大限度地將能量輸入到焊接點之中。主動功率調節功能可確保持續穩定且重複一致的加工效果，與此同時，可選配的感應器介面則便於整合成熟的過程監控系統，用於品質控制與記錄。
汽車行業中的遠端焊接
您所面臨的挑戰：在焊接與碰撞安全相關的車身部件時，焊縫必須具備極高的疲勞強度,，以在車輛遭遇事故時發揮保護作用。複雜的三維結構，例如 C 型夾對焊接製程也提出了更高要求。
我們對雷射器的建議：即使是複雜的零部件，TruFiber S 的 3D 加工頭也可確保精准、穩定的焊縫。由於一台雷射器可為多個工作站交替供能，所以使流程更加高效且靈活。
|
TruFiber 3000 S (FD45)
產品對比
|
TruFiber 3001 S (FD45)
產品對比
|
TruFiber 4000 S (FD45)
產品對比
|
TruFiber 4001 S (FD45)
產品對比
|
TruFiber 6000 S (FD45)
產品對比
|
TruFiber 6001 S (FD45)
產品對比
|
TruFiber 9000 S (FD45)
產品對比
|
TruFiber 9001 S (FD45)
產品對比
|
TruFiber 12001 S (FD45)
產品對比
|
|
|---|---|---|---|---|---|---|---|---|---|
| 雷射參數 | |||||||||
| 雷射功率 | 3000 W | 3000 W | 4000 W | 4000 W | 6000 W | 6000 W | 9000 W | 9000 W | 12000 W |
| 恆定環境溫度下，標稱功率時超過 8 小時的典型功率恆定 | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % |
| 恆定環境溫度下，標稱功率時超過 8 小時的最大功率恆定 | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % |
| 可連續調整的功率範圍 | 60 W - 3000 W bei aktiver Leistungsregelung | 60 W - 3000 W bei aktiver Leistungsregelung | 120 W - 4000 W bei aktiver Leistungsregelung | 120 W - 4000 W bei aktiver Leistungsregelung | 120 W - 6000 W bei aktiver Leistungsregelung | 120 W - 6000 W bei aktiver Leistungsregelung | 180 W - 9000 W bei aktiver Leistungsregelung | 180 W - 9000 W bei aktiver Leistungsregelung | 240 W - 12000 W bei aktiver Leistungsregelung |
| 射束品質 | 2 mm▪mrad | 4 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad |
| 波長 | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm |
| 光纖直徑 | ≥ 50 μm | ≥ 100 μm | ≥ 50 μm | ≥ 100 μm | ≥ 50 μm | ≥ 100 μm | ≥ 50 μm | ≥ 100 μm | ≥ 100 μm |
| 結構型式 | |||||||||
| 寬度 | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm |
| 高度 | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm |
| 深度 | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm |
| 最大光纖數目 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 安裝 | |||||||||
| 環境溫度 | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C |
|
TruFiber 3000 S (FD45)
|
TruFiber 3001 S (FD45)
|
TruFiber 4000 S (FD45)
|
TruFiber 4001 S (FD45)
|
TruFiber 6000 S (FD45)
|
TruFiber 6001 S (FD45)
|
TruFiber 9000 S (FD45)
|
TruFiber 9001 S (FD45)
|
TruFiber 12001 S (FD45)
|
|
|---|---|---|---|---|---|---|---|---|---|
| 雷射參數 | |||||||||
| 雷射功率 | 3000 W | 3000 W | 4000 W | 4000 W | 6000 W | 6000 W | 9000 W | 9000 W | 12000 W |
| 恆定環境溫度下，標稱功率時超過 8 小時的典型功率恆定 | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % |
| 恆定環境溫度下，標稱功率時超過 8 小時的最大功率恆定 | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % |
| 可連續調整的功率範圍 | 60 W - 3000 W bei aktiver Leistungsregelung | 60 W - 3000 W bei aktiver Leistungsregelung | 120 W - 4000 W bei aktiver Leistungsregelung | 120 W - 4000 W bei aktiver Leistungsregelung | 120 W - 6000 W bei aktiver Leistungsregelung | 120 W - 6000 W bei aktiver Leistungsregelung | 180 W - 9000 W bei aktiver Leistungsregelung | 180 W - 9000 W bei aktiver Leistungsregelung | 240 W - 12000 W bei aktiver Leistungsregelung |
| 射束品質 | 2 mm▪mrad | 4 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad |
| 波長 | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm |
| 光纖直徑 | ≥ 50 μm | ≥ 100 μm | ≥ 50 μm | ≥ 100 μm | ≥ 50 μm | ≥ 100 μm | ≥ 50 μm | ≥ 100 μm | ≥ 100 μm |
| 結構型式 | |||||||||
| 寬度 | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm |
| 高度 | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm |
| 深度 | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm |
| 最大光纖數目 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 安裝 | |||||||||
| 環境溫度 | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C |
透過附加功能最佳化您的雷射器
TRUMPF 提供的的解決方案已經過深思熟慮，可助您打造更高效、安全且透明的生產方式。無論是監控、資料存儲還是介面——探索多種智慧功能，根據您的需求靈活配置 TRUMPF 光纖雷射機。
憑藉 BrightLine Weld 的二合一光束成形專利技術，您可在纖芯和包層之間靈活分配雷射功率。環形光束可擴大並穩定焊接過程中的鑰匙孔（Keyhole），從而讓輔助氣體能夠更好地溢出。這樣一來，即使是高速焊接，也幾乎沒有飛濺物形成。
您的優勢：返工少、焊縫乾淨整齊且製程穩定——雷射輸出功率分佈完全可控。
借助主動功率調節功能（Active Power Control），雷射器可在整個生命週期內穩定保持 100% 的雷射功率。該智慧功率調節功能會即時監控您雷射器的輸出功率，一旦發現波動，就會自動調整雷射二極體電壓。
您的優勢：內建功率儲備，以確保您的 TruFiber S 雷射器在整個生命週期內都以最優的額定功率穩定工作——無需任何人工調整。
對於加工過程中來自雷射器、加工頭以及加工感應系統的自訂資料，您可將其精准同步地儲存下來，且這些資料能夠視覺化呈現。此資料會保留且僅供您使用。
您的優勢：品質控制完全透明、過程可追溯，而且可為生產最佳化提供寶貴思路。
每台雷射器都需要妥善散熱。為此，我們可根據您的現場條件提供匹配的冰水機。我們有多種冷卻方式供您按需選擇，其中有外部換熱器、水/水冷卻或水/空氣冷卻。
您的優勢：我們的冷卻系統均嚴格按技術規範製造而成，可良好適配您的雷射器——最大限度地提升您設備的可用性和使用壽命。
TruFiber S 可同時或交替為兩個工作站輸送雷射功率。支援隨插即用，您可自行連接雷射光纜。在 Power Sharing 模式下，兩個工作站以可變功率運行，而在 Time Sharing 模式下，兩個工作站則輪流以滿功率運行。
您的優勢：您的車間規劃更具靈活性，並可透過同時或交替作業充分利用雷射器，從而提升生產力。在交替作業期間，一個工作站進行雷射加工的同時，另一個工作站可進行準備。
便於連接的感應器埠，您可輕鬆接入協力廠商的加工感應系統，用於監測焊接過程。這種機械式的輸出方式便於您無縫整合成熟的監控系統。
您的優勢：作為整合商，您可將現有的成熟感應器解決方案無縫整合到您的整體系統之中。
TRUMPF 光纖雷射機自帶的介面可適配市面上所有常見的現場匯流排系統。還可獲得：即時介面、並行數位I/O口、流程感測器介面、OPC UA軟體介面、類比輸入卡、用於智慧TRUMPF加工頭 (CFO，PFO) 的介面。
您的優勢：可輕鬆地將雷射器直接整合到您的機台或生產線。
在 TRUMPF 的雷射器網路中，您可將一台或多台雷射器與最多兩個工作站互連。在過程中，您的雷射器可將其功率分給多個工作站或為其交替著供應全功率。這樣您就能將不同的應用互相組合。
您的優勢：最大限度地提升生產力並充分利用現有資源。
選配雷射吸收器後，就可利用 TruFiber S 進行遠端診斷，而無需等待服務技術人員到場。雷射束會被引導至雷射吸收器，從而得以實施精確的功能檢測——即使經由遠端支援也同樣可以實現。
您的優勢：透過快速分析和排障節約時間和成本，避免生產停滯。
選配平板電腦後，您就可使用 TruControl 2 軟體輕鬆控制您的光纖雷射機。直觀的操作界面會一目了然地顯示雷射器的當前狀態，並引導您安全執行操作。狀態指示清晰明瞭，確保了資訊完全透明，而且身份許可權系統還可阻止未經授權的干預，從而確保流程穩定運轉。
您的優勢：完全一體化的控制系統，且已專為您的雷射器進行了最佳化——無需另行調試即可在多種終端上輕鬆進行操作。流程顯示一目了然，同時還有身份許可權系統提升安全性。
可程式設計聚焦透鏡
程式設計式聚焦鏡頭（PFO）透過反射鏡可將雷射束引導至加工區的任意位置，無需移動工件或加工頭。得益於內建的即時控制回路，雷射可精准聚焦於目標。堅固的結構設計配合防反射的准直器外殼，再加上基於感應器的散射光監測系統，確保了雷射器長期穩定運行。透過介面，雷射器可與 TRUMPF 或協力廠商的各種感應系統靈活組合，以實現流程監控。
聚焦鏡頭
聚焦鏡頭（BEO）會將雷射束聚焦在工件上。透鏡的焦點即為工件上的加工點。視成像比例的不同，聚焦鏡頭可針對高精度應用施加完整的光束品質，或者為直徑更寬或預計有飛濺形成的製程提供更大的工作距離。由於加工點是固定的，所以聚焦鏡頭必須透過一根軸進行移動，或者讓工件在加工頭下方移動。由於採用模組化設計，因此可針對加工流程最佳化組合加工頭。您還可選配各種功能，例如風幕、保護鏡片監控以及 VisionLine 之類的加工感應系統。除此之外，還支援雙焦點和多焦點雷射輸出，便於在多個位置加工工件。
